Kaip veikia vakuuminės grandinės pertraukiklis?

The vakuuminis grandinės pertraukiklisyra nepakeičiamas energijos sistemos skirstomieji įrenginiai. Jį daugiausia sudaro trys dalys: rėmelis, lanko gesinimo kamera (t. Y. Vokuuminis burbulas) ir veikimo mechanizmas. Tarp jų laidžioji grandinė yra pagrindinė grandinės pertraukiklio dalis, kurią kruopščiai sudaro įleidimo ir išleidimo laidojimo strypai, izoliacinės atramos, laidžios spaustukai, minkštos jungtys ir vakuumo lanko gesinimo kameros.

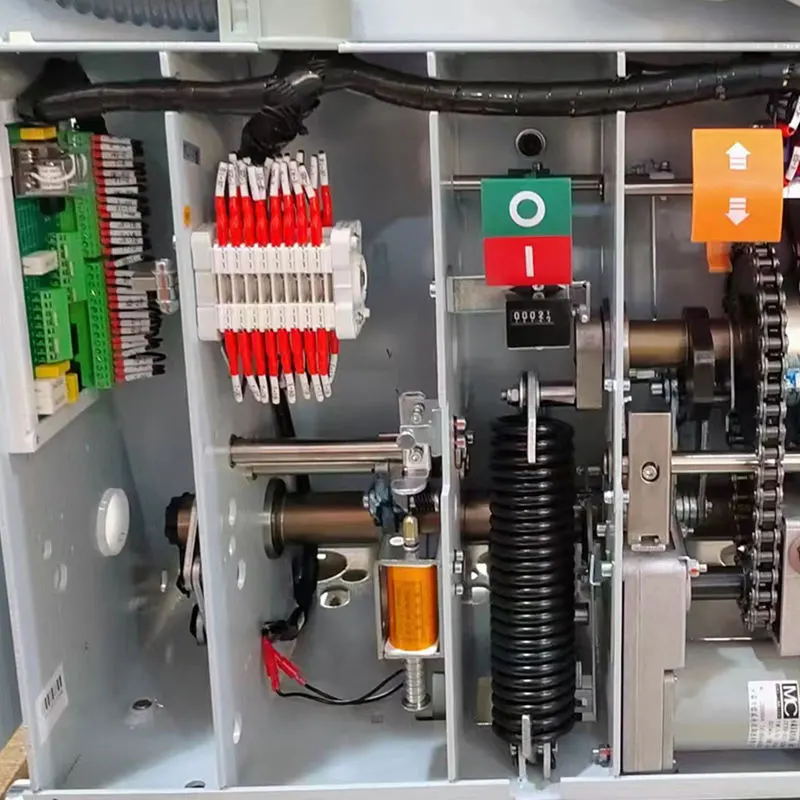

Veiklos mechanizmas yra atsakingas už grandinės pertraukiklio uždarymo ir atidarymo operacijų vykdymą, įskaitant uždarymo spyruokles, energijos kaupimo sistemas, viršįtampių leidimus, ritinius ir uždarymo ritinius bei kitus komponentus. Dirbant mechanizmas pasiekia tikslią srovės valdymą per elektros energijos kaupimą, elektros angą ir uždarymą bei rankines funkcijas.

Kai srovė pasiekia iš anksto nustatytą vertę,vakuuminis grandinės pertraukiklisNaudos dabartines nulinės keitimo charakteristikas aukštoje vakuuminėje aplinkoje, kad užgesintų lanką greitą plazmos difuziją, veiksmingai nutraukiant srovę. Viduryje tai apima kelis veiksmus, tokius kaip energijos kaupimas ir uždarymas. Atliekant daugybę tikslių mechaninių veiksmų, užtikrinamas grandinės pertraukiklio stabilumas ir patikimumas.

Atidarymo operacija yra ta, kad kai grandinės pertraukiklis yra uždaroje būsenoje, gaunamas atidarymo signalas, o atidarymo elektromagnetas pradės veikti, todėl geležies šerdis bus pritraukiama. Dėl šio veiksmo atidarymo laidos viršutinis strypas judės aukštyn, o tai savo ruožtu sukelia kelionės veleną. Grandinių reakcijų serija padidins viršutinę strypą į viršų ir pastums sulenktą plokštelę, todėl ji verčia pusę veleno, kad galėtų pradėti besisukančią prieš laikrodžio rodyklę. Kai pusės veleno ir rokerio rankos atrakinamos, atidarymo spyruoklė nedelsdama įsigalios, stumdamagrandinės pertraukiklisNorėdami atlikti atidarymo veiksmą.
