Kaip vakuuminis grandinės pertraukiklis veikia šiuolaikinėse energijos paskirstymo sistemose?

Straipsnio santrauka

A Vakuuminis grandinės pertraukiklis (VCB)yra vienas patikimiausių perjungimo įrenginių, naudojamų vidutinės įtampos elektros paskirstymo sistemose. Jis apsaugo elektros įrangą nuo perkrovų ir trumpųjų jungimų, greitai nutraukdamas srovės tekėjimą vakuuminėje aplinkoje. Šiame straipsnyje paaiškinama, kaip veikia vakuuminis grandinės pertraukiklis, jo struktūra, veikimo principai, pagrindiniai privalumai, techniniai parametrai ir bendri panaudojimo scenarijai. Jame taip pat atsižvelgiama į tipines pirkėjų problemas, su kuriomis susiduria renkantis VCB pramoniniams ar komunaliniams įrenginiams.

Turinys

• Vakuuminių grandinės pertraukiklių įvadas
• Kaip veikia vakuuminis grandinės pertraukiklis
• Pagrindiniai vakuuminio grandinės pertraukiklio komponentai
• Pagrindiniai techniniai parametrai
• Vakuuminių grandinės pertraukiklių pranašumai
• Bendrosios programos
• Kaip išsirinkti tinkamą vakuuminį grandinės pertraukiklį
• Dažnai užduodami klausimai
• Išvada

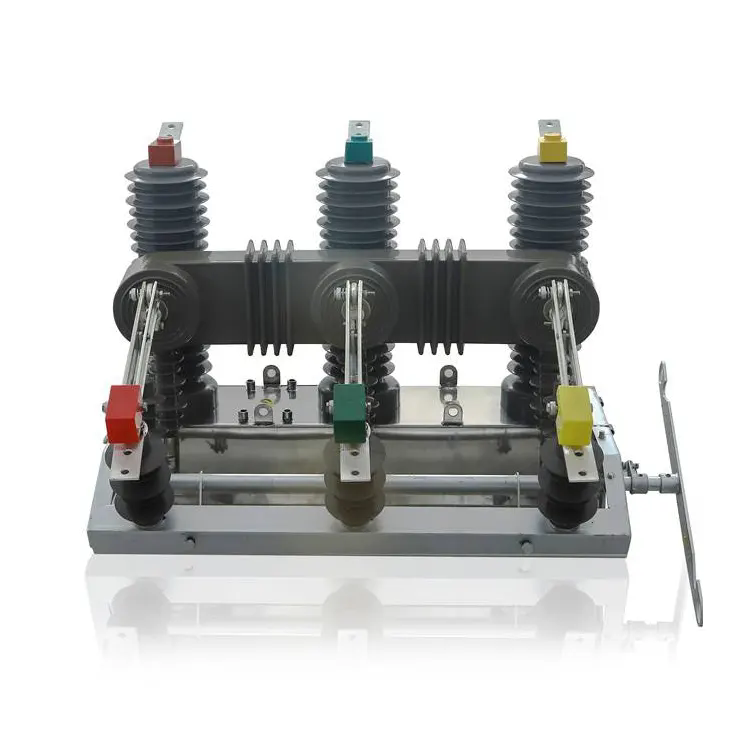

Vakuuminių grandinės pertraukiklių įvadas

Norint išlaikyti saugą ir stabilumą, elektros energijos sistemoms reikalinga patikima apsaugos įranga. Atsiradus neįprastoms sąlygoms, tokioms kaip trumpasis jungimas ar perkrova, apsauginiai įtaisai turi nedelsiant nutraukti srovę, kad būtų išvengta įrangos sugadinimo ir gaisro pavojaus. Tarp įvairių perjungimo technologijų,Vakuuminis grandinės pertraukiklis (VCB)tapo pageidaujamu sprendimu vidutinės įtampos tinklams nuo 3,6 kV iki 40,5 kV.

Vakuuminis grandinės pertraukiklis pertraukia elektros srovę, naudodamas vakuumą kaip lanko gesinimo terpę. Palyginti su tradiciniais alyvos grandinės pertraukikliais arba oro grandinės pertraukikliais, vakuuminė technologija užtikrina didesnį patikimumą, ilgesnį tarnavimo laiką ir minimalius priežiūros reikalavimus. Dėl šių pranašumų VCB plačiai naudojami elektrinėse, pramoninėse patalpose, pastotėse ir komercinėse elektros sistemose.

Tokie gamintojai kaipDIENAsukūrė pažangius vakuuminių grandinės pertraukiklių sprendimus, kurie palaiko stabilų veikimą sudėtingoje elektros aplinkoje. Šie gaminiai sukurti taip, kad užtikrintų greitą perjungimą, aukštą izoliacijos stiprumą ir pastovų lanko išnykimą.

Kaip veikia vakuuminis grandinės pertraukiklis

Vakuuminio grandinės pertraukiklio veikimo principas pagrįstas elektros lanko pertraukimu sandarioje vakuuminėje kameroje. Dujų molekulių nebuvimas leidžia lankui greitai užgesti, kai srovė praeina per nulį.

Darbo procesą galima paaiškinti keliais pagrindiniais žingsniais:

• Normalus veikimas– Standartinio veikimo metu pertraukiklio kontaktai lieka uždaryti, todėl grandinė gali tekėti srovei.
• Gedimų aptikimas– Atsiradus gedimui, pavyzdžiui, perkrovai ar trumpajam jungimui, apsaugos sistema siunčia signalą į pertraukiklio mechanizmą.
• Kontaktų atskyrimas– Valdymo mechanizmas greitai atskiria judantį kontaktą nuo fiksuoto kontakto vakuuminio pertraukiklio viduje.
• Lanko generavimas– Atsiskyrus kontaktams dėl didelio srovės srauto susidaro elektros lankas.
• Lanko išnykimas– Vakuuminėje kameroje metalo garai iš kontaktų sudaro plazmos lanką, kuris greitai užgęsta kitame srovės nuliniame taške.
• Dabartinis pertraukimas– Užgesinus lanką, vakuumas užtikrina didelį dielektrinį stiprumą, neleidžiantį lankui užsidegti.

Kadangi vakuuminėje aplinkoje slėgis itin žemas, lanko trukmė yra labai trumpa. Tai leidžia vakuuminiams grandinės pertraukikliams efektyviau ir saugiau nutraukti srovę nei daugelis tradicinių jungiklių tipų.

Pagrindiniai vakuuminio grandinės pertraukiklio komponentai

Įprastą vakuuminį grandinės pertraukiklį sudaro keli pagrindiniai komponentai, kurie veikia kartu, kad užtikrintų patikimą grandinės apsaugą.

• Vakuuminis pertraukiklis– Pagrindinis komponentas, atsakingas už lanko gesinimą.
• Fiksuotas kontaktas– Stacionarus elektros kontaktas pertraukiklio viduje.
• Perkeliamas kontaktas– Jungiamas prie valdymo mechanizmo ir juda perjungimo metu.
• Veikimo mechanizmas– Mechaninė arba spyruoklinė sistema, kuri atidaro ir uždaro kontaktus.
• Izoliacinis korpusas– Užtikrina izoliaciją ir konstrukcijos apsaugą.
• Valdymo grandinė– Siunčia signalus automatiniam arba rankiniam valdymui.

Šie komponentai yra kruopščiai suprojektuoti, kad būtų užtikrintas ilgaamžiškumas ir tikslus veikimas, net ir kartojant perjungimo ciklus.

Pagrindiniai techniniai parametrai

Renkantis vakuuminį grandinės pertraukiklį, inžinieriai ir pirkimo vadybininkai paprastai įvertina keletą techninių specifikacijų.

Pažangūs gamintojai mėgstaDIENASuprojektuokite savo vakuuminius grandinės pertraukiklius taip, kad jie atitiktų tarptautinius standartus ir užtikrintų pastovų veikimą reikalaujančioje elektros energijos aplinkoje.

Vakuuminių grandinės pertraukiklių pranašumai

Dėl daugybės pranašumų vakuuminiai grandinės pertraukikliai palaipsniui pakeitė daugelį tradicinių pertraukiklių technologijų.

• Didelis Patikimumas– Vakuuminė technologija užtikrina stabilų lanko užgesimą ir nuoseklų perjungimo veikimą.
• Ilgas tarnavimo laikas– Vakuuminis pertraukiklis nusidėvi minimaliai, palyginti su alyvos pagrindu pagamintais pertraukikliais.
• Maža priežiūra– Alyvos keitimas ar dujų papildymas nereikalingas.
• Kompaktiškas dizainas– Mažesnis dydis leidžia lengvai integruoti į skirstomųjų įrenginių plokštes.
• Aplinkos sauga– Vakuuminiai pertraukikliai pašalina riziką, susijusią su alyvos nutekėjimu arba dujų išmetimu.
• Greitas perjungimo greitis– Greitas lanko užgesimas pagerina sistemos apsaugą.

Dėl šių privalumų VCB technologija yra idealus sprendimas šiuolaikiniams elektros paskirstymo tinklams.

Bendrosios programos

Vakuuminiai grandinės pertraukikliai yra plačiai naudojami įvairiose pramonės šakose ir elektros sistemose.

• Vidutinės įtampos elektros skirstymo tinklai
• Pramoninės gamybos įmonės
• Energijos gamybos įrenginiai
• Pastotės ir transformatorinės
• Kasyba ir sunkioji pramonė
• Komerciniai pastatai ir infrastruktūra

Tokiose aplinkose patikima grandinės apsauga yra labai svarbi norint išlaikyti stabilų maitinimo šaltinį ir išvengti brangių prastovų.

Kaip išsirinkti tinkamą vakuuminį grandinės pertraukiklį

Norint pasirinkti tinkamą vakuuminį grandinės pertraukiklį, reikia įvertinti kelis veiksnius, susijusius su sistemos reikalavimais ir veikimo sąlygomis.

• Įtampos įvertinimas– Įsitikinkite, kad pertraukiklis atitinka sistemos įtampos lygį.
• Trumpojo jungimo talpa– Pasirinkite išjungiklį, galintį valdyti didžiausią numatomą gedimo srovę.
• Diegimo tipas– Vidaus arba lauko įrengimo aplinkai gali prireikti skirtingo dizaino.
• Veikimo dažnis– Sistemoms su dažnu perjungimu gali prireikti didesnės mechaninės patvarumo pertraukiklių.
• Gamintojo patikimumas– Pasirinkus patyrusį tiekėją užtikrinama gaminių kokybė ir techninis aptarnavimas.

Profesionalūs gamintojai, tokie kaipDIENAsiūlome įvairius vakuuminių grandinės pertraukiklių modelius, sukurtus taip, kad atitiktų įvairius pramonės ir komunalinių paslaugų reikalavimus.

Dažnai užduodami klausimai

1 klausimas: koks įtampos diapazonas tinka vakuuminiams grandinės pertraukikliams?

Vakuuminiai grandinės pertraukikliai pirmiausia skirti naudoti vidutinei įtampai, paprastai nuo 3,6 kV iki 40,5 kV. Paprastai jie įrengiami paskirstymo sistemose, pastotėse ir pramoniniuose elektros tinkluose.

2 klausimas: kodėl vakuumas naudojamas kaip lanko gesinimo terpė?

Vakuumas turi labai didelį dielektrinį stiprumą ir labai mažai dujų molekulių. Ši aplinka leidžia lankui greitai užgesti, kai srovė teka per nulį, todėl nutraukimo procesas yra efektyvus ir patikimas.

3 klausimas: kiek laiko veikia vakuuminis grandinės pertraukiklis?

Gerai suprojektuotas vakuuminis grandinės pertraukiklis gali pasiekti mechaninį tarnavimo laiką iki 30 000 ar daugiau operacijų. Faktinis tarnavimo laikas priklauso nuo perjungimo dažnio, apkrovos sąlygų ir techninės priežiūros praktikos.

4 klausimas: ar vakuuminiai grandinės pertraukikliai yra ekologiški?

Taip. Vakuuminiuose grandinės pertraukikliuose kaip lanką gesinanti terpė nenaudojama alyvos ar SF6 dujų, todėl sumažėja pavojus aplinkai ir supaprastinama priežiūra.

Išvada

Vakuuminiai grandinės pertraukikliai atlieka lemiamą vaidmenį saugant šiuolaikines elektros sistemas. Dėl greito lanko užgesinimo, ilgo tarnavimo ir minimalių priežiūros reikalavimų jie yra efektyvus sprendimas paskirstyti vidutinės įtampos elektros energiją. Pramonės šakoms ir toliau reikalaujant patikimos ir saugios energijos infrastruktūros, vakuuminio perjungimo technologijos naudojimas ir toliau auga visame pasaulyje.

Turėdami didelę gamybos patirtį ir pažangias inžinerines galimybes,DIENAsiūlo aukštos kokybės vakuuminių grandinės pertraukiklių sprendimus, sukurtus stabiliam veikimui ir ilgalaikiam patikimumui. Jei ieškote patikimos grandinės apsaugos įrangos pramoninėms ar komunalinėms reikmėms, tinkamas tiekėjas gali labai pakeisti.

Norėdami gauti išsamios informacijos apie gaminį, technines specifikacijas ar pritaikytus sprendimus,susisiekite su mumisšiandien. Profesionali DAYA komanda pasiruošusi padėti jums surasti tinkamiausią vakuuminį jungiklį jūsų elektros paskirstymo projektui.
