Šis klausimas kyla beveik kiekviename kabelių specifikacijų susitikime. Trumpas atsakymas: nėra vieno visuotinio apibrėžimo. Skirtingos standartų institucijos nubrėžia liniją skirtingose ​​​​vietose, ir tas dviprasmiškumas gali sukelti tikrą galvos skausmą projekto vykdymo metu.

Trys standartai, trys skirtingi atsakymai

Praktinis sutarimas: žemesnė nei 2 000 V yra žema įtampa, virš 35 kV – aukšta įtampa, o viskas tarp jų yra vidutinė. Pilka sritis yra tarp 1kV ir 2kV, kur klasifikacija visiškai priklauso nuo to, kuris standartas reglamentuoja jūsų projektą.

Tikrasis atsakymas: tai priklauso nuo to, kur yra jūsų projektas

Inžinieriams ir pirkimų komandoms akademinės diskusijos yra svarbios mažiau nei žinojimas, kuris standartas taikomas konkrečiam įrenginiui.

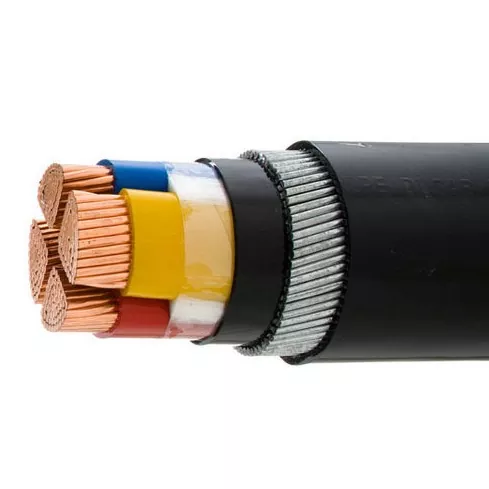

JAV projektai (IEEE/NEC sistema): Vidutinės įtampos kabelisprasideda nuo 2000 V. Dažniausiai pasitaikantys kabelių nominalai yra 5kV, 8kV, 15kV, 25kV ir 35kV. Kalbant apie atomines elektrines, atminkite, kad IEEE 1186-2025 dabar padidina vidutinės įtampos lubas iki 46 kV.

Tarptautiniai projektai (IEC struktūra): Vidutinė įtampa paprastai prasideda nuo 1 kV. Standartiniai įvertinimai apima 3,3 kV, 6,6 kV, 11 kV, 22 kV ir 33 kV. Pavyzdžiui, Australijos standartas AS/NZS 1429.1 apima kabelius nuo 1,9/3,3 kV iki 19/33 kV.

Saulės ir atsinaujinančios energijos projektai: sistemos įtampa paprastai svyruoja nuo 1 kV iki 35 kV. Du dažniausiai naudojami lygiai yra 15 kV (atitinka 12,47 kV arba 13,8 kV tinklo sujungimą) ir 35 kV (atitinka 34,5 kV).

Trys svarbūs parametrai, kuriuos turite patikrinti

Kabelių nominali įtampa paprastai žymima Uo/U, pavyzdžiui, 6,35/11kV. Štai ką reiškia kiekvienas skaičius:

Nežiūrėkite tik į kabelio „įtampos klasę“ ir manykite, kad jis tinka. Suderinkite Uo prie sistemos fazės į žemę įtampą, o U – su sistemos fazinės fazės įtampa. Tai viena iš dažniausių priešlaikinio kabelio gedimo priežasčių.

Ekranuoti ir neekranuoti: kada tai privaloma?

Kitas klausimas, kuris atidžiai seka: kokiai įtampai man reikia ekranuoto kabelio?

Bet kurio kabelio, veikiančio virš 5 kV, ekranavimas neprivalomas. Metalinis skydas išlygina elektrinio lauko įtampą, neša gedimo srovę ir apsaugo nuo elektromagnetinių trukdžių. IEEE 1816-2024 skirtas visas standartas tinkamam ekranuotų kabelių išjungimui ir sujungimui nuo 2,5 kV iki 46 kV, pabrėžiant, kad galų apdorojimas dažnai yra svarbesnis nei pats kabelis.

Greitų sprendimų vadovas

Esmė

Vidutinės įtampos kabelisprasideda kažkur tarp 1kV ir 2,5kV, priklausomai nuo to, kokio standarto vadovaujasi jūsų projektas. JAV projektams praktinis atsakymas yra 2000 V. IEC valdomiems projektams jis yra 1 kV.

Kas svarbiau nei slenkstis, yra tai: supraskite savo sistemos faktines Uo/U reikšmes, patvirtinkite ekranavimo reikalavimą ir skirkite tiek pat dėmesio užbaigimo darbui, kiek ir kabelio specifikacijai. Brangiausias pasaulyje kabelis suges per anksti, jei jungtis bus blogai pagaminta.
