Sauso tipo transformatorius: ką turėtumėte žinoti prieš renkantis?

1. Kas yra sauso tipo transformatorius?

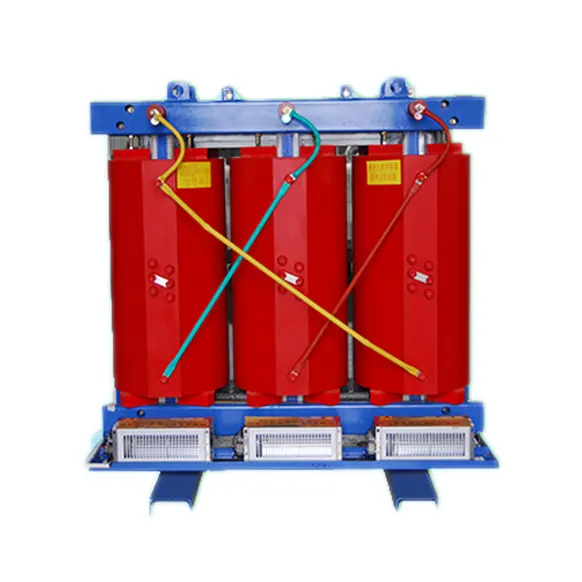

A sauso tipo transformatorius yra statinis elektrinis įtaisas, kuris perduoda energiją elektromagnetinės indukcijos būdu, nenaudodamas skysčio (alyvos) izoliacijai ar vėsinimui. Vietoj to, jo šerdis ir apvijos yra įdėtos į kietas izoliacines medžiagas, tokias kaip epoksidinė derva arba poliesterio derva, o šiluma išsklaido natūralią arba priverstinę oro cirkuliaciją.

Dėl šios konstrukcijos visiškai pašalinama alyvos nuotėkio ir gaisro rizika, todėl sausojo tipo transformatoriai yra tinkamiausias pasirinkimas vidaus instaliacijai, tankiai apgyvendintuose pastatuose ir aplinkai jautriose vietose.

2. Pagrindiniai privalumai ir tipinės programos

Įprastos programos:

Ligoninės, duomenų centrai, aukštybiniai pastatai
Pramonės įmonės (chemijos, tekstilės, kasybos)
Atsinaujinančios energijos sistemos (vėjo, saulės)
Jūros ir atviroje jūroje esančios platformos (su tinkamais gaubtais)
Apribojimai, kuriuos reikia nepamiršti:
Didesnė pradinė kaina nei alyvos pripildytų transformatorių
Mažesnis šilumos išsklaidymo efektyvumas – standartinės konstrukcijos paprastai ribojamos iki mažesnių nei ~2000 kVA
Kai kuriais atvejais girdimas šiek tiek didesnis garsinis triukšmas

3. Du pagrindiniai tipai: VPI vs. Cast Coil

Pasirinkimo patarimas: jei svetainėje yra daug drėgmės, korozinių dujų arba dažnai plaunama, pasirinkite lietiąją ritę. Švarioje ir sausoje patalpų aplinkoje VPI teikia geriausią vertę.

4. Raktų pasirinkimo parametrai

Prieš nurodydami transformatorių, pasirūpinkite jais.

5. Montavimo ir paleidimo pagrindai

Geras transformatorius gali per anksti sugesti, jei įrengimas yra aplaidus. Laikykitės šių kritinių punktų.

Vieta ir išvalymas

• Montuokite sausoje, gerai vėdinamoje vietoje, kurioje nėra korozinių dujų, vandens lašėjimo ir potvynių rizikos.

• Aplink korpusą palikite mažiausiai 12–18 colių (30–45 cm) tarpą, kad oras cirkuliuotų.

Pamatai ir montavimas

• Padėkite ant lygaus, vibracijai atsparaus pagrindo, kuris atlaiko visą svorį.

• Jei įmanomas grindų rezonansas, naudokite antivibracines trinkeles.

Elektros jungtys – ką daryti

• Prie gnybtų naudokite lanksčias varines/aliuminio jungtis – taip išvengiama mechaninio įtempimo, kad įvorės netrauktų.

• Priveržkite visas varžtines jungtis pagal sukimo momento vertes, nurodytas vadove. Per didelis priveržimas gali pažeisti sriegius; nepakankamas priveržimas sukelia karštus taškus.

• Įžeminimas: Tvirtai prijunkite korpusą ir neutralųjį tašką prie stoties įžeminimo tinklo.

Patikros prieš paleidimą

Izoliacijos atsparumo bandymas: naudokite megaommetrą (500 V arba 1000 V skalę). Mažiausia priimtina vertė: 2 MΩ vienam kV vardinės įtampos. Jei žemesnė, prieš įjungdami energiją išdžiovinkite apvijas.
Patikrinkite, ar visi vidiniai išvadai atitinka vardinės lentelės schemą.
Prieš pradėdami veikti, patikrinkite ventiliatoriaus veikimą ir termostato / termistoriaus pavojaus signalus.

6. Kasdienė eksploatacija ir priežiūra – tikras darbas

Atminkite: mažai priežiūros reiškia, kad jos nėra. Nedidelė priežiūra padės pasiekti 20–30 metų tarnavimo laiką.

Valymas – prioritetas Nr. 1

Dulkių kaupimasis yra didžiausias sausųjų transformatorių priešas. Jis sulaiko šilumą, skatina dalinį iškrovimą ir sumažina dielektrinį stiprumą.

Valykite bent kartą per metus – dažniau dulkėtose arba pramoninėse patalpose.
Naudokite dulkių siurblį su nemetaliniu antgaliu arba sausą suslėgtą orą, kurio slėgis mažesnis nei 25 psi (170 kPa) – niekada nenaudokite aukšto slėgio, nes tai gali sugadinti izoliaciją arba nunešti dulkes giliau.

Vizuali ir mechaninė apžiūra (kas 6–12 mėnesių)

Izoliacijos stebėjimas

• Užrašykite izoliacijos varžos vertes kasmet (arba po didelių darbų).

• Palyginkite su ankstesniais rodmenimis – nuosekli mažėjimo tendencija yra įspėjamasis signalas net jei absoliuti vertė vis dar viršija minimumą.

7. Dažni gedimai ir praktinės priemonės

8. Greita nuoroda – atrankos kontrolinis sąrašas

1. ☐ Apkrovos skaičiavimas + 20-25% marža

2. ☐ Įtampa atitinka sistemą

3. ☐ Izoliacijos klasė – F arba H, priklausomai nuo aplinkos

4. ☐ Tipas – VPI (švari patalpos) vs Cast Coil (atšiauri)

5. ☐ IP reitingas – IP20 (viduje) / IP23+ (lauke/šlapiam)

6. ☐ Aušinimas – natūralus arba su ventiliatoriumi

7. ☐ Patikrintas tarpas, ventiliacija ir grindų apkrova

8. ☐ Įžeminimo ir sukimo momento vertės dokumentuotos

A sauso tipo transformatoriusyra investicija į saugą, patikimumą ir aplinkosaugos reikalavimus. Jo sėkmė šioje srityje mažiau priklauso nuo vardinės lentelės, o labiau nuo trijų praktinių pasirinkimų:

• Pasirinkite su realiomis paraštėmis ir aplinkos apsauga.

• Montuokite atsargiai – geros jungtys ir geras oras.

• Prižiūrėkite reguliariai valydami ir stebėdami tendencijas.

Atlikite šiuos tris dalykus gerai, ir jūsų sausojo tipo transformatorius be problemų tarnaus dešimtmečius.
